Dispositivo de protección contra sobretensiones MODBUS para sistemas de medición y control
Los sistemas de medición y control actuales en el ámbito industrial son cada vez más sensibles, complejos y, por lo tanto, más vulnerables a las sobretensiones. Estos dispositivos y sistemas sensibles son cruciales para la comunicación y el procesamiento de la información de la empresa. Por lo tanto, es necesario garantizar su protección contra eventos potencialmente costosos y disruptivos. Prosurge ofrece diversos dispositivos de protección contra sobretensiones de puerto serie Modbus de alta calidad para proteger equipos sensibles, prolongar su vida útil y mantener la continuidad del flujo de información.

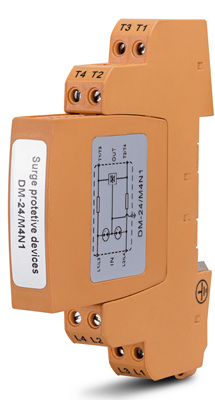

Dispositivo de protección contra sobretensiones DM-../M4Nx
Dispositivo de protección contra sobretensiones para sistema de medición y control - Serie DM - .. / M4N ..
Descargue el folleto de la serie DM.
PROSURGE DM-… / M4N .. Los protectores de línea de datos brindan protección contra sobretensiones para cuatro líneas individuales con potencial de referencia común en los sistemas de datos, señales y comunicación, adecuados para su uso en la ubicación de categoría B, C (ANSI / IEEE C62.41) o directamente en la parte superior cerca de los dispositivos protegidos.
Caracteristicas
- Protector contra sobretensiones de puerto serie Modbus homologado por UL según el estándar UL 497B (n.º de archivo E504171)
- Protección contra sobretensiones en carril DIN
- La transmisión de señal no se interrumpe al cambiar el módulo SPD
- Circuito de protección contra sobretensiones de dos etapas, limita los transitorios con tubos de descarga de gas y diodos transzorb
- Tasa de carga actual 1A
- Tierra posible en riel DIN
- Cumple con UL497 e IEC61643-21: 2012, categoría D1 / C1 / C2 / C3
- Protección contra sobretensiones de entrada de señal RS4/RS20/Modbus de 485-232 mA
Solicitud
- Supresor de sobretensiones homologado por UL497b: adecuado para usar con bucles de corriente de 0-20 mA, 4-20 mA, TTY 4-20 mA, TTY, TTL, V24 (RS232C) y sistemas de transmisión de alta frecuencia, etc.
- Protector contra sobretensiones M4N2 485: adecuado para usar en bucles de corriente de 4-20 mA, comunicaciones analógicas/digitales, interfaces RS485, RS422 (V11), sistemas de bus de alta frecuencia y sistemas de transmisión de video de dos cables, etc.
- Protector contra sobretensiones M4N6 PT100/PT1000: adecuado para usar en sistemas de medición y control, termopares (dispositivos PT100 PT1000), circuitos de alarma de bajo voltaje como incendios o seguridad, o fuente de alimentación de CC, etc.
- Dispositivo de protección contra sobretensiones de bus M4N7: adecuado para usar en señales de valor de conmutación, sensores, E/S digitales, actuadores, TTL y sistemas de bus de baja velocidad de datos, etc.
Serie DM - .. / M2N ..
Dispositivo de protección contra sobretensiones para sistema de medición y control - Serie DM - .. / M2N ..
Caracteristicas
- Protector de línea de datos con certificación UL según el estándar UL 497B (Archivo Nº E504171)
- Dispositivo de protección contra sobretensiones enchufable para riel DIN
- La transmisión de la señal no se interrumpe al cambiar el módulo.
- Tasa de carga actual 1A
- Circuito de protección de dos etapas, limite los transitorios con tubos de descarga de gas y diodos transzorb
- Tierra posible en riel DIN.
- Cumple con UL497 e IEC61643-21: 2012, categoría D1 / C1 / C2 / C3
Solicitud
- M2N1, M2N3: adecuado para usar con bucle de corriente de 0-20 mA, 4-20 mA, TTY 4-20 mA, TTY, TTL, V24 (RS232C） y sistema de transmisión de alta frecuencia, etc.
- M2N2, M2N4 - Adecuado para uso en bucle de corriente de 4-20 mA, comunicación analógica / digital, interfaz RS485, RS422 (V11), sistema de bus de alta frecuencia y sistema de transmisión de video de dos cables, etc.
- M2N5 - Adecuado para uso en bucle de corriente de 4-20 mA, comunicación analógica, TTL, PLC y sistema de control y medición, etc.
- M2N6 - Adecuado para su uso en sistemas de medición y control, termopares (dispositivos PT100 PT1000), circuitos de alarma de baja tensión como incendios o seguridad, o fuente de alimentación de CC, etc.
- M2N7 - Adecuado para usar para señal de valor de conmutación, sensor, E / S digital, actuador, TTL, PLC y sistema de bus de baja velocidad de datos, etc.
Dispositivo de protección contra sobretensiones para sistema de medición y control - Serie S2
Descargar folleto para las series S2 y S4
Prosurge DM S2 El dispositivo de protección contra sobretensiones (SPD) se utiliza para proteger dos hilos individuales de interfaces balanceadas con sistemas de medición y control, proporcionando protección gruesa y fina. Son adecuados para su uso en categorías B y C (ANSI/IEEE C62.41) o directamente aguas arriba, cerca de los dispositivos protegidos.
Caracteristicas
- Supresor de sobretensiones 422/dispositivo de protección contra sobretensiones 485 según UL 497b, IEC 61643-21:2012
- Tamaño compacto de 6.2mm para ahorrar mucho espacio de instalación
- 35mm montaje en riel DIN
- Limite los transitorios con tubos de descarga de gas y diodos transzorb
- La transmisión de señal no se interrumpe cuando se cambia el módulo
- Circuito de protección de tres etapas.
- Protección de línea de un par
Datos técnicos
| Modelo | DM-12 / S2 | DM-24 / S2 | DM-48 / S2 | DM-110 / S2 | |
| Tensión nominal | Un | 12V | 24V | 48V | 110V |
| Tensión nominal (máx. CC continua / CA) | Uc | 14V / 9.5V | 33V / 23V | 55V / 38.5V | 170V / 120V |
| Corriente norminal | IL | 0.5A | |||
| Corriente de impulso de rayo (10 / 350μs) por línea | Iimp | 1kA | |||
| Corriente nominal de descarga (8 / 20μs) por línea | In | 5kA | |||
| Corriente nominal de descarga (8 / 20μs) Total | In | 10kA | |||
| Nivel de protección de voltaje en línea-línea | Up | ≤25V | ≤50V | ≤100V | ≤260V |
| Nivel de protección de voltaje en In line-PG | ≤750V | ≤750V | ≤750V | ≤750V | |
| Nivel de protección de voltaje en la línea 1kV / μs | ≤19V | ≤45V | ≤70V | ≤230V | |
| Nivel de protección de voltaje en 1kV / μs line-PG | ≤650V | ≤650V | ≤650V | ≤650V | |
| Línea de ancho de banda | fG | 2.5MHz | 6MHz | 10MHz | 16MHz |
Dispositivo de protección contra sobretensiones BUS para sistemas de medición y control – Serie S4
Descargar folleto para las series S2 y S4
Prosurge DM S4 El dispositivo de protección contra sobretensiones (SPD) proporciona protección para 4 líneas individuales en sistemas de bus de alta frecuencia o transmisiones de video, adecuado para su uso en categoría B, C (ANSI/IEEE C62.41) o directamente en la línea ascendente cerca de los dispositivos protegidos.
Caracteristicas
- Supresor de sobretensiones de serie según UL 497b, IEC 61643-21:2012
- 35mm montaje en riel DIN
- Limite los transitorios con tubos de descarga de gas y diodos transzorb
- Tamaño compacto de 7mm para ahorrar espacio de instalación
- La transmisión de señal no se interrumpe cuando se cambia el módulo
- Circuito de protección de dos etapas
- Protección de dos pares de líneas.
Datos técnicos
| Modelo | DM-05 / S4 | DM-12 / S4 | DM-24 / S4 | DM-32 / S4 | DM-48 / S4 | DM-110 / S4 | |
| Tensión nominal | Un | 5V | 12V | 24V | 32V | 48V | 110V |
| Tensión nominal (máx. CC continua / CA) | Uc | 6V / 4.2V | 15V / 10.6V | 33V / 23.3V | 36V / 29V | 54V / 38V | 170V / 120V |
| Corriente norminal | IL | 0.5A | |||||
| Corriente de impulso de rayo (10 / 350μs) por línea | Iimp | 1kA | |||||
| Corriente nominal de descarga (8 / 20μs) por línea | In | 5kA | |||||
| Corriente nominal de descarga (8 / 20μs) Total | In | 20kA | |||||
| Nivel de protección de voltaje en línea-línea | Up | ≤26V | ≤40V | ≤55V | ≤75V | ≤100V | ≤400V |
| Nivel de protección de voltaje en In line-PG | ≤26V | ≤40V | ≤55V | ≤75V | ≤100V | ≤400V | |
| Nivel de protección de voltaje en la línea 1kV / μs | ≤11V | ≤25V | ≤48V | ≤65V | ≤75V | ≤350V | |
| Nivel de protección de voltaje en 1kV / μs line-PG | ≤11V | ≤25V | ≤48V | ≤65V | ≤75V | ≤350V | |
| Línea de ancho de banda | fG | 100MHz | |||||
