Ethernet Surge Protective Device
Prosurge D-05/RJ45 and D-48/RJ45 are single-port CAT6 Ethernet surge protectors designed for protecting Gigabit Ethernet terminals or RJ45/Ethernet cable system against surges, a suitable for use in category location B, C (ANSI/IEEE C62.41) or directly at the upstream near the protected devices.
The ethernet surge protector is fulfilling the requirements of Category 6, can be universally used for all data services with nominal voltages of 5V and 48V. It is ideally suited for Gigabit Ethernet such as Industrial Networks and Local Area Networks (LANs) , also for Telecom, ATM, ISDN, Voice over IP and similar applications in structured cabling systems according to Class E up to 250 MHz. All lines are protected by powerful 3-pole gas tubes and fast clamping diodes.
オプション
- Ethernet surge protector per UL 497b standard, complied with IEC/EN 61643-21 (D1,C1,C2,C3)
- UL497b listed PoE surge protector, suitable for Power over Ethernet (PoE, PoE+, PoE++, 4PPoE)
- Compatible with IEEE 802.3af, IEE 802.3at, IEEE 802.3bt
- Suitable for CAT 5 (up to 100MHz) and CAT 6 (up to 250MHz Class E) cable system
- ギガビットイーサネット、ATMまたはISDNシステム、VoIPシステムなどのオフィスおよび産業に適用
- 高い放電容量、10kA 8 / 20までの総公称放電電流、1kAまでの雷電流10 / 350
- RJ45 connector for CAT6 & CAT5e 10BaseT/ 100BaseT/1000BaseT /1000BaseT

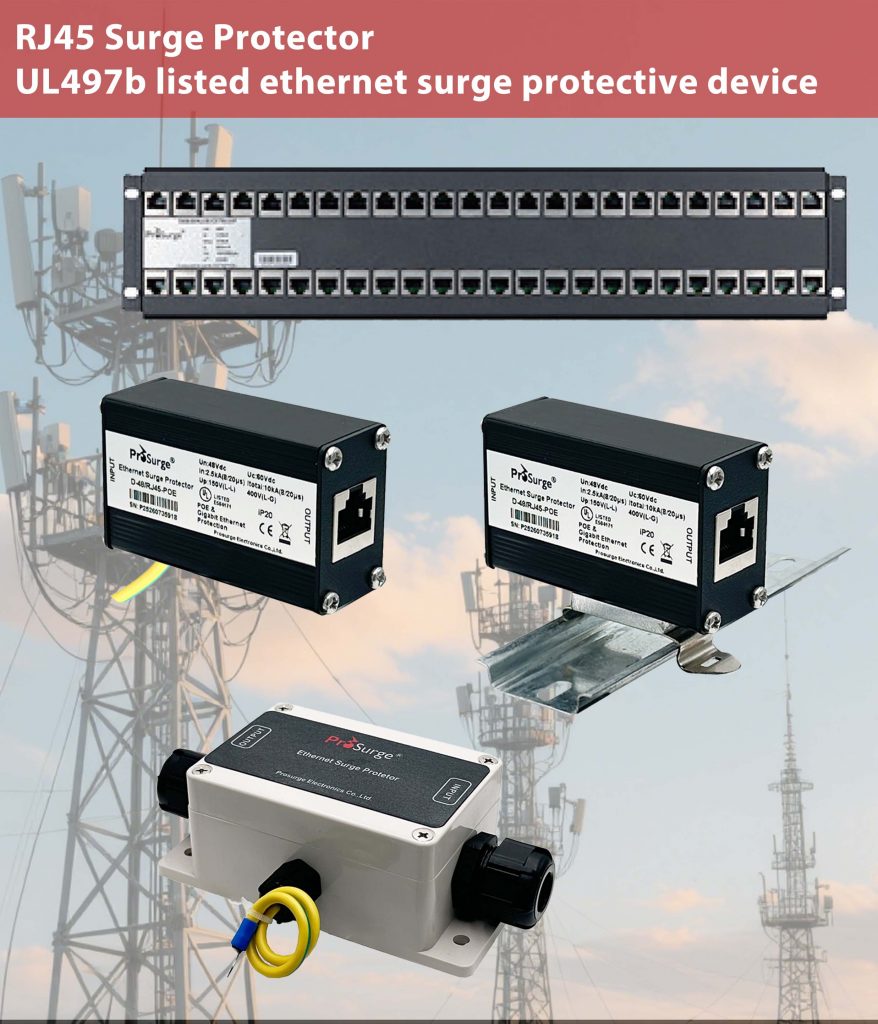

- Available for both indoor DIN-rail mounting and IP66 waterproof plastic enclosure for outdoor applications
- 利用可能なPoEバージョン
- The D-48/RJ45-POE is fulfilling the requirements of CAT6 & all version of PoE ( PoE+, PoE ++), can be universally used for all data services with nominal voltages up to 60V. It is ideally suited for PoE and Gigabit Ethernet application and similar applications in structured cabling systems according to Class E up to 250 MHz. All lines are protected by powerful 3-pole gas tubes and fast clamping diodes.
イーサネット用サージ保護デバイス–非PoEモデル
シングルポートモデルの技術データ
（注：スマートフォンユーザーの場合は、横モードに変更してください）
| 品番 |
D-05/RJ45 |
|
| 公称電圧（Vdc） |
Un |
5V |
| マックス 連続動作電圧（Vdc / ac） |
Uc |
6V |
| C2公称放電電流（8 /20μs） |
In |
2.5kA |
| C2総公称放電電流（8 /20μs） |
In |
10kA |
| 電圧保護レベル（V） |
@C2（8 / 20μs） |
≤55(L-L); ≤400(L-G) |
|
@C3 (1KV/μs)アップ |
≤25V(LL); ≤500(LG) |
|
| 雷インパルス電流（10 / 350） |
Iimp |
1.0kA |
| 公称電流IL（A） |
1A |
|
| 伝送速度（bps） |
1000Mbps |
|
| 250MHzでの挿入損失（dB） |
≤3dB |
|
| 伝送規格 |
10BaseT/ 100BaseT/1000BaseT /1000BaseT |
|
- イーサネット用サージ保護デバイス– PoE（power-over-Ethernet）モデル
シングルポートモデルの技術データ
（注：スマートフォンユーザーの場合は、横モードに変更してください）
| 品番 | D-48/RJ45-POE | |
| 公称電圧（Vdc） | Un | 48V |
| マックス 連続動作電圧（Vdc / ac） | Uc | 60V |
| C2公称放電電流（8 /20μs） | In | 2.5kA |
| C2総公称放電電流（8 /20μs） | In | 10 kA |
| 電圧保護レベル（V） | @C2（8 / 20μs） | ≦ＸＮＵＭＸＶ（ＬＬ）； ≦150V（LG） |
| @C3（1KV /μs）アップ | ≦ＸＮＵＭＸＶ（ＬＬ）； ≦110V（LG） | |
| 雷インパルス電流（10 / 350） | Iimp | 1kA |
| 名目上の電流 | IL | 1A |
| 挿入損失@250MHz | ≤3dB | |
| 伝送速度 | 1000Mbps | |
| テクノロジー | Two-stage protection circuit, GDT/TVS tech | |
| 伝送規格10BaseT / | 10BaseT/ 100BaseT/1000BaseT /1000BaseT/PoE+/PoE++ | |
| ピンニング | 1/2, 3/6, 4/5, 7/8 for data; 1&2/ 3&6,4&5/ 7&8 for PoE | |
イーサネット用サージ保護デバイス – マルチポート – PoE モデル
マルチポートモデルの技術データ
（注：スマートフォンユーザーの場合は、横モードに変更してください）
| 品番 | D-48/RJ45-24P-POE | |
| 接続ポート数 | 24ポート | |
| 公称電圧（VDC） | Un | 48V |
| 最大 連続動作電圧（VDC） | Uc | 60V |
| C2公称放電電流（8 /20μs） | In | 2.5kA |
| C2総公称放電電流（8 /20μs） | 10kA | |
| 電圧保護レベル | @C2（8 /20μs）アップ | ≦ＸＮＵＭＸＶ（ＬＬ）； ≦150V（LG） |
| @C3（1KV /μs）アップ | ≦ＸＮＵＭＸＶ（ＬＬ）； ≦110V（LG） | |
| 雷インパルス電流（10 /350μs） | Iimp | 1kA |
| 名目上の電流 | IL | 1A |
| 挿入損失 | ≤3dB | |
| 伝送速度 | 1000Mbps | |
| テクノロジー | Two-stage protection circuit, GDT/TVS technology | |
| 伝送規格 | 10BaseT/ 100BaseT/1000BaseT /1000BaseT/PoE+/PoE++ |
