태양광 발전 시스템/태양광 또는 PV/DC 시스템용 서지 보호 장치(SPD)
서지 보호 장치 (SPD)는 낙뢰로 인해 직간접 적으로 발생하는 전기 서지 및 스파이크를 방지합니다. 그것들은 완벽한 장치 또는 전기 장비 내의 부품으로 활용 될 수 있습니다.
태양 광 (PV) 시스템은 태양 에너지를 직류 전기로 변환합니다. PV 시스템은 수십 킬로와트의 용량을 가진 옥상 또는 건물 일체형 시스템에서부터 수백 메가 와트 규모의 대규모 유틸리티 규모의 발전소에 이르기까지 다양합니다. 번개 이벤트의 잠재적 영향은 PV 시스템 크기에 따라 증가합니다. 번개가 많은 곳에서는 보호되지 않은 PV 시스템이 반복적 인 피해를 입을 수 있습니다. 이로 인해 상당한 수리 및 교체 비용, 시스템 다운 타임 및 매출 손실이 발생합니다. 올바르게 설치 서지 보호 장치 (SPDs)는 번개 사건의 잠재적 영향을 최소화합니다.
AC / DC 인버터, 모니터링 장치 및 PV 어레이와 같은 PV 시스템의 민감한 전기 장비는 서지 보호 장치 (SPD)로 보호해야합니다.
Prosurge는 다양한 고객의 요구를 충족시키기 위해 PV DC SPD 아래에 제공되며,
——- TUV 인증, 유형 1+유형 2: Iimp 12.5kA 10/350, Imax 80kA 8/20
——- TUV 인증, 유형 2(또는 T1 +T2): Iimp 7.5kA 10/350, Imax 50kA 8/20
——- UL1449 5번째, 유형 1CA: Imax 50kA 8/20, 20kA 8/20
——- TUV / UL 승인 PCB 마운팅 SPD 모듈
——-TUV / UL 승인 PCB 마운팅/납땜용 열 보호 MOV
PV / Solar / DC용 Class I + Class II / Type 1+ Type 2 서지 보호 장치(SPD)
Prosurge의 PVB12.5 시리즈는 고위험 노출 위치를 위한 T1 + T2(클래스 I + 클래스 II) PV DC 서지 보호 장치(SPD) 또는 직접 또는 가까운 번개.
PROSURGE 고에너지 MOV가 내장된 PVB12.5 시리즈 PV SPD는 최대 12.5kA 10/350μs의 놀라운 낙뢰 전류 방전 용량과 높은 신뢰성을 보장합니다. 독특한 열 보호 설계는 빠른 열 반응과 안전한 연결 해제를 제공합니다.
- IEC/EN 1-2 표준에 따른 TUV 인증 T61643+ T31 PV DC SPD.
- 18mm 좁은 모델 디자인, 공통 모드 및 차동 모드 보호를 위해 V 또는 Y 회로에 사전 배선된 SPD 사용 가능
- 태양광(PV) 시스템 및 전기 자동차용 충전 시스템 등과 같은 기타 DC 전원 시스템에 적용
- 성능 저하 표시 및 원격 신호 접점 옵션.
- 시스템 배선을 제거할 필요 없이 쉽게 교체할 수 있는 플러그형 모듈.
- EN 50539-11,UL1449 5 준수th, IEEE C62.41, CSA C22.2 표준
- 평가:
- 다양한 공칭 전압 범위 충족: 48Vdc~1500Vdc
- 최대. 연속 작동 전압(Ucpv): 55Vdc ~ 1500Vdc
- 최대 방전 전류(8/20μs): 80kA
- 낙뢰 임펄스 전류(10/350μs): 12.5kA
- 단락 전류(Iscpv): 1000A
PCB 장착 유형 1 + 2 PV SPD 모듈 사용 가능
PV / Solar / DC 용 Class II / Type 2 서지 보호 장치 (SPD)
Prosurge PV50 시리즈는 Type 2(T1 + T2에서도 테스트됨) SPD(서지 보호 장치) IEC 61643-31 또는 EN 50539-11에 따름.
번개 및 기타 전원으로 인한 서지로 인한 손상으로부터 태양광 발전 시스템 DC 측면을 보호하도록 설계되었습니다.
PROSURGE 고에너지 MOV가 내장된 PV50 시리즈 PV SPD는 Imax 50kA 8/20으로 테스트되었으며 최대 7.5kA 10/350μs의 놀라운 낙뢰 전류 방전 용량과 높은 신뢰성을 보장합니다. 독특한 열 보호 설계는 빠른 열 반응과 안전한 연결 해제를 제공합니다.
- TUV 인증 T2(T1+T2 테스트도 완료) IEC/EN 61643-31 표준에 따른 PV DC SPD.
- 18mm 좁은 모델 디자인으로 설치 공간 절약
- 태양광(PV) 시스템 및 전기 자동차용 충전 시스템 등과 같은 기타 DC 전원 시스템에 적용
- 저전압 보호 레벨
- 성능 저하 표시 및 원격 신호 접점 옵션.
- 시스템 배선을 제거할 필요 없이 쉽게 교체할 수 있는 플러그형 모듈.
- EN 50539-11,UL1449 5 준수th, IEEE C62.41, CSA C22.2 표준
- 평가:
- 공칭 DC 전압: 48Vdc ~ 1500Vdc
- 서지 용량 (8 / 20 μs) : 50kA
- 번개 임펄스 전류(10/350μs): 4.5kA~7.5kA
- Iscpv: 1000A
PCB 장착 유형 1 + 유형 2 PV SPD 모듈 사용 가능
UL 1449 5th DIN 레일 유형 1ca DC 전원 / 광전지 시스템 용 SPD
Prosurge SPV 시리즈는 번개 및 기타 전기 소스로 인한 서지로부터의 손상에 대한 태양 광 시스템 DC 측면 보호를 위해 설계된 UL 1 1449th 편집에 따른 Type 5ca SPD (Surge Protective Device)입니다.
- 평가:
- 맥스. 허용 DC 전압 (Vpvdc) : 85-1500Vdc
- 서지 용량 (8 / 20 μs) : 50kA
- SCCR : 100kA – 외부 CB 또는 퓨즈없이 테스트
- UL 인증 유형 1ca SPD (ANSI / UL1449 4th), PV / 광전지 시스템 용 2ca SPD (CSA-C22.2) (UL 파일 번호 E319871).
- 창 오류 표시가있는 플러그 가능한 디자인
- 선택 사양 인 원격 경보 신호
- 전 세계 표준 충족 : UL 1449 5th, IEC 61643-31 : 2018 및 EN 50539-11 : 2013
- 아크 소화 장치, 오류 방지 및 자체 보호, 빠른 열 반응 및 완벽한 회로 차단 기능을 갖춘 글로벌 특허 열 차단기 설계. 추가 과전류 보호 장치가 필요하지 않습니다.
PCB 장착 유형 1ca PV SPD 모듈 사용 가능

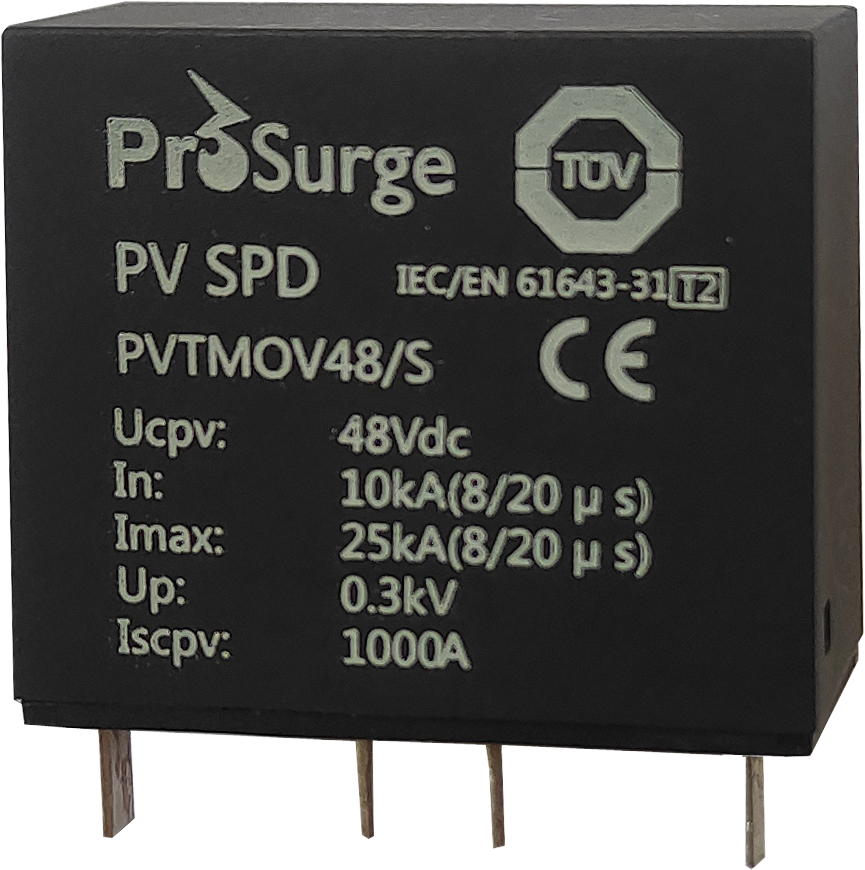

PROSURGE는 서지 보호 모듈인 PV/DC 전력 전자 산업을 위한 고성능이지만 저렴한 솔루션을 개발했습니다. PVTMOV 크기 최적화 및 공간 효율성인 인쇄 회로 기판(PCB)에 쉽게 통합되고 장치 내부의 민감한 전자 요소에 가까워 낙뢰의 잠재적 영향을 최소화합니다.
사형 집행® PVTMOV 고에너지 금속 산화물 배리스터(MOV)를 사용하고, 전류나 이상 전압이 발생했을 때 안전한 분리를 보장하는 특허 받은 열 보호 및 소호 기술로 구성되었습니다. 일반적으로 금속 산화물 배리스터(MOV)는 서지 전압 및 전류를 제한하고 에너지를 흡수하는 데 이상적인 부품으로 알려져 있지만 MOV가 열폭주 상태로 되어 TOV(지속 이상 전압) 또는 화재 위험 및 고객에게 심각한 손실을 초래할 수 있습니다. Prosurge® 서지 보호 모듈은 안전 성능을 종합적으로 개선했으며 특허 기술로 인해 우수한 안전 장치 및 자체 보호 보호 장치로 입증되었습니다.
PVTMOV는 특히 인버터, PV 결합기 상자, 변환기 애플리케이션 등을 위한 PCB 납땜 가능 모듈입니다.
PV 시스템을위한 서지 보호
PV 시스템은 직접 및 간접 번개 이벤트에 모두 노출됩니다. 번개 이벤트의 영향은 PV 시스템 크기에 따라 증가합니다. 제대로 보호되지 않은 PV 시스템은 반복적이고 심각한 손상을 입어 상당한 수리 및 교체 비용, 시스템 중단 시간 및 수익 손실을 초래합니다. 적절하게 설치된 SPD (서지 보호 장치)는 낙뢰의 잠재적 인 영향을 최소화합니다.
AC / DC 인버터, 모니터링 장치 및 PV 어레이와 같은 PV 시스템의 민감한 전기 장비는 서지 보호 장치 (SPD)로 보호해야합니다.
태양 광 발전 시스템은 낙뢰 및 서지 손상의 희생물입니다.
태양 광 시스템에 서지 보호 장치 설치
Prosurge Model | 서지 용량 | 설치 |
SPV | 모드 별 50kA | 딘 레일 |
SP | 모드 별 50kA | 딘 레일 |
PSP | 위상 당 200kA | 고정 배선 |
인버터 제조업체를위한 또 다른 옵션
외부 SPD를 채택하는 것 외에도, 인버터 제조업체는 인버터 설계시 UL 승인 PV SPD 모듈을 장착 할 수 있습니다.
