서지 보호 장치(SPD)란?

서지 보호기 (SPD) 는 낙뢰나 스위칭 작업으로 인해 발생하는 전압 스파이크로부터 저전압 전기 시스템을 보호하도록 설계되었습니다. SPD는 순간적인 과전압을 차단하고 흡수하여 장비 고장, 가동 중단 및 안전 위험을 방지합니다. 일반적인 유형으로는 Class I(T1) SPD , Class II(T2) SPD 및 Class I+II(T1+T2) 복합 SPD 장치가 있습니다.



Prosurge Class I+II(T1+T2) DIN 레일 서지 보호기

Prosurge의 VT 시리즈(모델 번호 BP25VT, BP25V 및 BPS12.5V)는 IEC 61643-11 인증 및 TUV SUD 승인을 받은 DIN 레일 장착형 서지 보호기로, 산업용 제어 패널, 건물 출입구 및 고위험 구역(LPZ 0~2)에 이상적입니다.

  • VT 기술초저 잔류 전압을 위해
  • 높은 에너지 흡수: 위상당 최대 25kA(10/350µs), NPE 모드에서 100kA
  • 누설전류 없음또는 후속 전류 - 서비스 수명 연장
  • 모듈 형 설계: 시스템을 종료하지 않고도 플러그인 교체 가능한 카트리지
  • 열 분리: 추가적인 안전을 위해 손상된 MOV 모듈을 자동으로 분리합니다.

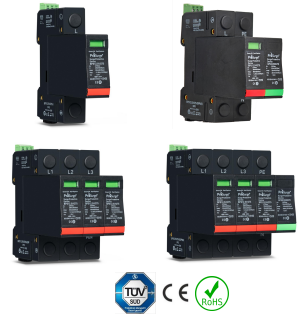

BP25VT 시리즈: 프리미엄 클래스 I+II 서지 보호기

  • 표준 및 인증: IEC 61643-11, TUV SUD(1P/2P/3P/4P)
  • 임펄스 전류 용량: Iimp = 25kA(10/350μs); 100kA NPE
  • 공칭 방전 전류: 입력 = 25kA(8/20μs); 50kA NPE
  • 단락 회로 내성: 50kArms
  • DIN 레일 마운팅: 설치가 간편하고 공간 절약이 가능
  • 열융착: 안전장치 보호

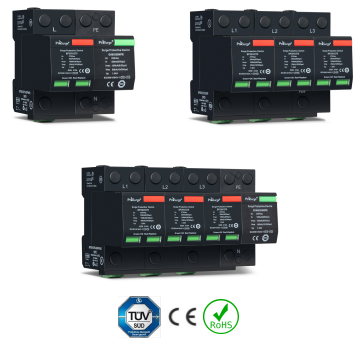

BP25V 시리즈: 중단 없는 보호를 위한 이중 모듈 중복성

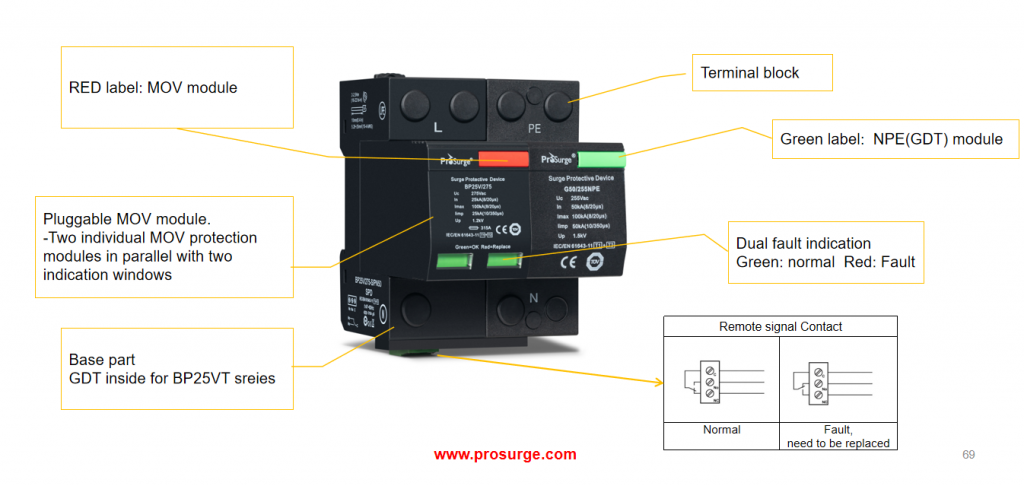

BP25V 설계는 각 단계 내에서 두 개의 MOV 모듈을 병렬로 연결합니다. 한 모듈의 수명이 다하더라도 다른 모듈은 시스템을 계속 보호하므로 가동 중단이 필요하지 않습니다. 눈에 보이는 고장 표시기를 통해 전원을 차단하지 않고도 수명이 다한 모듈을 교체할 수 있습니다.

  • 임펄스 전류: 25kA(10/350μs); 100kA NPE
  • 명목 배출량: 25kA(8/20μs); 50kA NPE
  • 단락 정격: 50kArms
  • 핫스왑 모듈: 서비스 중 보호 유지
  • 제품사양 : IEC 61643-11, TUV SUD









BPS12.5V 시리즈: 초소형 18mm DIN 레일 SPD

공간이 제한된 제어 패널을 위해 설계된 BPS12.5V는 18mm 폭의 소형 하우징에 완벽한 T1+T2 보호 기능을 제공합니다. 이 제품은 상당 12.5kA(10/350µs)의 임펄스 전류와 25kA(8/20µs)의 정격 방전 전류를 처리할 수 있어 주거용, 상업용 및 신재생 에너지 분야에 적합합니다.

  • 임펄스 전류: 12.5kA(10/350μs); 50kA NPE
  • 명목 배출량: 25kA(8/20µs)
  • 단락 정격: 50kArms
  • 슬림라인 디자인: 폭이 18mm에 불과함

왜 Prosurge T1+T2 SPD를 선택해야 할까요?

  • 올인원 보호: 클래스 I+II 설계는 직접적인 번개와 유도 과도 전류로부터 보호합니다.
  • 국제 규정 준수: IEC 61643-11 및 TUV SUD 표준을 충족합니다.
  • 사용자 친화적인 모듈형 디자인: DIN 레일 설치, 플러그인 카트리지, 무정지 서비스.
  • 고성능 MOV 기술: 혹독한 환경에서도 안정적으로 작동합니다.
  • 다양한 애플리케이션: 산업 자동화, 스마트 빌딩, 통신 타워, 태양광 인버터.

문의하기

Prosurge의 Class I+II(T1+T2) DIN 레일 SPD를 사용하여 강력한 서지 보호 솔루션을 구축하십시오. 자세한 데이터시트, 기술 지원 또는 맞춤형 시스템 설계에 대해서는 지금 바로 영업팀에 문의하십시오.
