УЗИП для линий передачи данных, сертифицированный по стандарту UL497b – серия DM../M4N..
12-миллиметровый штекер / 2 или 4 линии защиты от перенапряжения

Устройство защиты от перенапряжения сигнальной линии – серия S2
6.2 мм неразъемная / 1-парная линия защиты от перенапряжения

Устройство защиты от перенапряжения Modbus – серия S4
Защита от перенапряжения для 7-парных линий, неразъемный, 2 мм
Устройство защиты от перенапряжения данных и сигналов
Устройство защиты от перенапряжения MODBUS для системы измерения и управления
Сегодняшние системы измерения и управления в промышленности становятся все более чувствительными, сложными и, следовательно, более уязвимыми к скачкам напряжения. Эти чувствительные устройства и системы имеют решающее значение для коммуникации и обработки информации компании. Поэтому необходимо обеспечить их защиту от потенциально дорогостоящих и разрушительных событий. Prosurge предлагает различные качественные устройства защиты от скачков напряжения Modbus Serial port для защиты чувствительного оборудования, чтобы увеличить срок его службы и поддерживать непрерывность потока вашей информации.

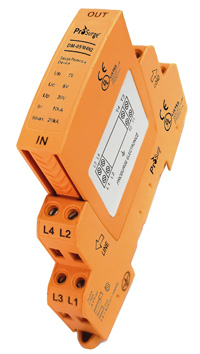

Устройство защиты от перенапряжения DM-../M4Nx
Устройство защиты от импульсных перенапряжений для системы измерения и контроля - серия DM - .. / M4N ..
PROSURGE DM-… / M4N .. Устройства защиты данных обеспечивают защиту от перенапряжения для четырех отдельных линий с общим опорным потенциалом в системах передачи данных, сигналов и связи, подходящих для использования в местах категории B, C (ANSI / IEEE C62.41) или непосредственно в восходящем направлении рядом с защищаемыми устройствами.
Особенности
- Устройство защиты от перенапряжения последовательного порта Modbus, сертифицированное UL, в соответствии со стандартом UL 497B (файл № E504171)
- Защита от перенапряжения на DIN-рейке
- Передача сигнала не прерывается при замене модуля SPD
- Двухступенчатая схема защиты от перенапряжения, ограничение переходных процессов с помощью газоразрядных трубок и трансзорбовых диодов
- Оценить ток нагрузки 1A
- Земля возможна на DIN-рейке
- Соответствует UL497 и IEC61643-21: 2012, категория D1 / C1 / C2 / C3
- Защита от перенапряжения на входе сигнала 4-20 мА RS485/RS232/Modbus
Заполнитель
- Ограничитель перенапряжения, сертифицированный по стандарту UL497b, подходит для использования в токовых петлях 0–20 мА, 4–20 мА, TTY 4–20 мА, TTY, TTL, V24 (RS232C) и высокочастотных системах передачи и т. д.
- Устройство защиты от перенапряжения M4N2 485 - подходит для использования в токовых петлях 4-20 мА, аналоговой/цифровой связи, интерфейсах RS485, RS422 (V11), высокочастотных шинных системах, двухпроводных системах передачи видео и т. д.
- Устройство защиты от перенапряжения M4N6 PT100 / PT1000 - подходит для использования в системах измерения и управления, термопарах (устройствах PT100 PT1000), цепях низковольтной сигнализации, таких как пожарная или охранная сигнализация, или источниках питания постоянного тока и т. д.
- Устройство защиты шины от перенапряжения M4N7 - подходит для использования в коммутационных сигналах, датчиках, цифровых входах/выходах, исполнительных механизмах, TTL-транзисторах и системах шин с низкой скоростью передачи данных и т. д.

Серия DM - .. / M2N ..
Устройство защиты от импульсных перенапряжений для системы измерения и контроля - серия DM - .. / M2N ..
Особенности
- UL в списке защиты данных в соответствии со стандартом UL 497B (Номер файла E504171)
- Подключаемое устройство защиты от перенапряжения на DIN-рейку
- Передача сигнала не прерывается при замене модуля
- Оценить ток нагрузки 1A
- Двухступенчатая схема защиты, ограничивающая переходные процессы с помощью газоразрядных трубок и трансзорбовых диодов
- Земля возможна на DIN-рейке.
- Соответствует UL497 и IEC61643-21: 2012, категория D1 / C1 / C2 / C3
Заполнитель
- M2N1, M2N3 - Подходит для использования с токовой петлей 0-20 мА, 4-20 мА, TTY 4-20 мА, TTY, TTL, V24 (RS232C) и высокочастотной системой передачи и т. Д.
- M2N2, M2N4 - Подходит для использования с токовой петлей 4-20 мА, аналоговой / цифровой связью, интерфейсом RS485, RS422 (V11), высокочастотной шинной системой и двухпроводной системой передачи видео и т. Д.
- M2N5 - подходит для токовой петли 4-20 мА, аналоговой связи, TTL, ПЛК, системы измерения и управления и т. Д.
- M2N6 - Подходит для использования в системах измерения и управления, термопарах (устройства PT100, PT1000), цепях аварийной сигнализации низкого напряжения, таких как пожарная или охранная, или источниках питания постоянного тока и т. Д.
- M2N7 - Подходит для использования для сигнала коммутируемого значения, датчика, цифрового ввода / вывода, исполнительного механизма, TTL, ПЛК и системы шин с низким уровнем данных и т. Д.


Устройство защиты от импульсных перенапряжений для системы измерения и контроля - серия S2
Загрузить брошюру для серий S2 и S4
Prosurge DM S2 Устройство защиты от импульсных перенапряжений (SPD), применяемое для защиты одиночных проводов симметричного интерфейса 2 с системой измерения и управления, обеспечивающей грубую и точную защиту. Они подходят для использования в категориях B, C (ANSI / IEEE C62.41) или непосредственно на входе рядом с защищаемыми устройствами.
Особенности
- 422 ограничитель перенапряжения/ 485 устройство защиты от перенапряжения в соответствии с UL 497b, IEC 61643-21: 2012
- Компактный размер 6.2mm для экономии места при установке
- Монтаж на DIN-рейку 35mm
- Ограничить переходные процессы газоразрядными трубами и транзисторными диодами
- Передача сигнала не прерывается при смене модуля
- Трехступенчатая схема защиты
- Защита одной пары линий

Технические данные
| Модель | DM-12 / S2 | DM-24 / S2 | DM-48 / S2 | DM-110 / S2 | |
| номинальное напряжение | Un | 12V | 24V | 48V | 110V |
| Номинальное напряжение (макс. Постоянный ток / переменный ток) | Uc | 14V / 9.5V | 33V / 23V | 55V / 38.5V | 170V / 120V |
| Нормальное течение | IL | 0.5A | |||
| Импульсный ток молнии (10 / 350μs) на линию | Iimp | 1kA | |||
| Номинальный ток разряда (8 / 20μs) на линию | In | 5kA | |||
| Номинальный ток разряда (8 / 20μs) Всего | In | 10kA | |||
| Уровень защиты по напряжению на линии | Up | ≤25V | ≤50V | ≤100V | ≤260V |
| Уровень защиты по напряжению на линии-PG | ≤750V | ≤750V | ≤750V | ≤750V | |
| Уровень защиты по напряжению на линии 1кВ / мкс | ≤19V | ≤45V | ≤70V | ≤230V | |
| Уровень защиты по напряжению на линии 1kV / μs-PG | ≤650V | ≤650V | ≤650V | ≤650V | |
| Полоса с линией | fG | 2.5MHz | 6MHz | 10MHz | 16MHz |

Устройство защиты от перенапряжения BUS для системы измерения и управления – серия S4
Загрузить брошюру для серий S2 и S4
Устройство защиты от перенапряжения (SPD) Prosurge DM S4 обеспечивает защиту отдельных линий 4 в системах высокочастотных шин или видеопередач, подходящих для использования в категориях B, C (ANSI / IEEE C62.41) или непосредственно в восходящем направлении рядом с защищаемыми устройствами.
Особенности
- Ограничитель перенапряжения порта Seires в соответствии с UL 497b, IEC 61643-21: 2012
- Монтаж на DIN-рейку 35mm
- Ограничить переходные процессы газоразрядными трубами и транзисторными диодами
- Компактный размер 7mm для сохранения места установки
- Передача сигнала не прерывается при смене модуля
- Двухступенчатая схема защиты
- Защита двух парных линий

Технические данные
| Модель | DM-05 / S4 | DM-12 / S4 | DM-24 / S4 | DM-32 / S4 | DM-48 / S4 | DM-110 / S4 | |
| номинальное напряжение | Un | 5V | 12V | 24V | 32V | 48V | 110V |
| Номинальное напряжение (макс. Постоянный ток / переменный ток) | Uc | 6V / 4.2V | 15V / 10.6V | 33V / 23.3V | 36V / 29V | 54V / 38V | 170V / 120V |
| Нормальное течение | IL | 0.5A | |||||
| Импульсный ток молнии (10 / 350μs) на линию | Iimp | 1kA | |||||
| Номинальный ток разряда (8 / 20μs) на линию | In | 5kA | |||||
| Номинальный ток разряда (8 / 20μs) Всего | In | 20kA | |||||
| Уровень защиты по напряжению на линии | Up | ≤26V | ≤40V | ≤55V | ≤75V | ≤100V | ≤400V |
| Уровень защиты по напряжению на линии-PG | ≤26V | ≤40V | ≤55V | ≤75V | ≤100V | ≤400V | |
| Уровень защиты по напряжению на линии 1кВ / мкс | ≤11V | ≤25V | ≤48V | ≤65V | ≤75V | ≤350V | |
| Уровень защиты по напряжению на линии 1kV / μs-PG | ≤11V | ≤25V | ≤48V | ≤65V | ≤75V | ≤350V | |
| Полоса с линией | fG | 100MHz | |||||
