UL 1449 5ª Ed Tipo 1ca SPD em trilho DIN para fonte de alimentação CA - Série SP

O trilho DIN série SP da Prosurge SP (Dispositivo de proteção contra sobretensão de trilho DIN) é do tipo 1ca SPD de acordo com a UL 1449 5th edition e é projetado para proteção contra sobretensão do sistema de alimentação de baixa tensão, especialmente para ponto de entrada (Categoria C, D, ANSI / IEEE C62.41) e sub-circuito (Categoria B, ANSI / IEEE C62.41).

O dispositivo de proteção contra surtos da série SP apresenta a tecnologia global de proteção contra falhas e autoprotegida patenteada da Prosurge, oferecendo resposta térmica rápida e função de corte perfeita, fornecendo proteção rápida e confiável para vários sistemas de fornecimento de energia.

Construído com indicação de falha de janela e contato de alarme remoto opcional, ele pode monitorar o status operacional do próprio SPD.

  • Classificação:
    • Máx. tensão operacional contínua MCOV: 150Vac ~ 690Vac
    • Corrente de descarga nominal (8/20 us): 20kA
    • Capacidade de sobretensão (8 / 20 μs): 50kA
    • Capacidade de surto (8/20 μs):75kA (disponível para faixa de 150Vac~320Vac)
    • SCCR: 200kA - testado sem CB externo ou fusível
  • SPD Tipo 1ca reconhecido pela UL (ANSI/UL1449 5th), SPD Tipo 2ca (CSA-C22.2); (Arquivo UL nº E319871).
  • Desenho em encadernação com indicação de falha de janela
  • Sinal de alarme remoto opcional
  • Atenda aos padrões mundiais: UL 1449 5th, IEC 61643-11
  • Design de seccionador térmico patenteado globalmente com dispositivo de extinção de arco, à prova de falhas e autoprotegido, resposta térmica rápida e função de corte de circuito perfeita.

UL 1449 5th Tipo de trilho DIN 1ca SPD para alimentação CC / sistema fotovoltaico

A série SPV da Prosurge é um SPD Tipo 1ca (dispositivo de proteção contra surtos) de acordo com a UL 1449 5th Ed., Projetada para proteção do lado DC do sistema fotovoltaico contra danos causados ​​por surtos e outras fontes elétricas.

  • Classificação:
    • Max. Tensão de DC Permitida (Vpvdc): 85-1500Vdc
    • Capacidade de sobretensão (8 / 20 μs): 50kA
    • SCCR: 100kA - testado sem CB externo ou fusível
  • Reconhecido pela UL Tipo 1ca SPD (ANSI / UL1449 5th), Tipo 2ca SPD (CSA-C22.2) para PV / Sistema Fotovoltaico (Arquivo UL No. E319871).
  • Desenho em encadernação com indicação de falha de janela
  • Sinal de alarme remoto opcional
  • Atenda aos padrões mundiais: UL 1449 5, IEC 61643-31: 2018 e EN 50539-11: 2013
  • Design de seccionadora térmica patenteada global com dispositivo de extinção de arco, proteção contra falhas e autoprotegido, resposta térmica rápida e função de corte de circuito perfeito. Não são necessários dispositivos adicionais de proteção contra sobrecorrente.

SPD de montagem em PCB - conectável durante a instalação com soquete de solda

O SPD de montagem em PCB é facilmente integrado em placas de circuito impresso (PCB) e próximo ao elemento eletrônico sensível dentro do dispositivo, para minimizar o impacto potencial de eventos de raios. O SPD de montagem de PCB ajudará a reduzir significativamente o custo de reparos substanciais, substituição, tempo de inatividade do sistema e perda de receita.

O SPD de montagem de PCB da Prosurge é otimização de tamanho e eficiência de espaço, que é uma solução de alto desempenho, mas de baixo custo para a indústria de eletrônica de potência. Ele emprega Varistor de Óxido Metálico (MOV) de alta energia e é construído com proteção térmica patenteada e tecnologia de extinção de arco que garantem a desconexão segura enquanto ocorre corrente defeituosa ou tensão anormal. Os SPDs de montagem em PCB da Prosurge melhoraram abrangentemente o desempenho de segurança e provaram ser excelentes dispositivos de proteção à prova de falhas e autoprotegidos devido à tecnologia patenteada.

  • Classificação:
    • Para aplicação CA: máx. Tensão de operação contínua (MCOV): 75~750Vac
    • Para aplicação DC/PV: máx. Tensão CC permitida (Vpvdc): 48-825Vdc
    • Capacidade de surto (8/20 μs):50kA ~ 80kA
    • Corrente de impulso (10/350 μs): 7.5kA ~ 12.5kA
    • SCCR:até 200kA – testado sem CB externo ou fusível
  • SPD tipo 1ca reconhecido pela UL (ANSI/UL1449 5º), SPD tipo 2ca (CSA-C22.2 )
  • Certificado TUV conforme padrão IEC 61643-31
  • Resposta térmica rápida e função perfeita de corte do circuito devido ao design especial do seccionador térmico com dispositivo de extinção de arco
  • Ampla faixa de temperatura de operação e alta confiabilidade
  • Alta corrente de surto e baixa corrente de fuga
  • Contato de sinalização remota flutuante para indicação de falha durante usos adicionais de PVD_Base

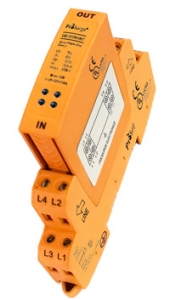

UL 497b PROTETORES DE CIRCUITO DE LOOP ISOLADO para comunicações de dados e circuitos de alarme de incêndio

A série DM../M4N.. da Prosurge são protetores de linha de dados que fornecem proteção contra surtos para linhas de 1 par com linhas blindadas ou de 2 pares de circuito fechado (loops) no sistema de dados, sinal ou comunicação, adequado para uso em local de categoria B, C (ANSI/IEEE C62.41) ou diretamente no upstream próximo aos dispositivos protegidos.

  • Protetor de linha de dados listado pela UL de acordo com o padrão UL 497B
  • Proteção contra sobretensão conectável para montagem em trilho de fixação
  • A transmissão do sinal não é interrompida ao trocar o módulo
  • Circuito de proteção de dois estágios, limita os transientes com tubos de descarga de gás e diodos transzorb
  • Corrente de carga de taxa 1A
  • Terra possível em trilho DIN
  • Adequado para uso em loops de corrente de 4-20 mA, comunicação analógica, sistema de barramento de alta frequência ou sistema de transmissão de vídeo.
  • Cumpra com UL497 e IEC61643-21: 2012, categoria D1 / C1 / C2 / C3

Família de produtos de dispositivos de proteção contra surtos da Prosurge

Clique para explorar nossos extensos dispositivos de proteção contra surtos e outros produtos de proteção contra raios.
