Dispositivo de Proteção contra Surtos para Turbinas Eólicas

No sistema de turbinas eólicas, existem muitos equipamentos eletrônicos vulneráveis ​​que serão danificados por relâmpagos ou sobretensões transitórias, tais como:

  • O sistema de controle, incluindo sensores, atuadores e os motores para direcionar o equipamento para o vento, etc.
  • A eletrônica, incluindo transformador, conversor de frequência, elementos de quadro e outros equipamentos caros e sensíveis.
  • Geradores, subsistema de bateria, etc.

Devidamente instalado dispositivos de proteção contra surtos (SPDs) minimizará o impacto potencial de eventos de raios em turbinas eólicas.

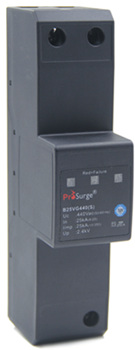

SPD para Linhas Geradoras em Turbina Eólica

  • T1 + 2 SPD não plugável com certificação TUV com tecnologia MOV e TSG de alta energia
  • Alta capacidade de descarga de corrente de raio até 25kA 10 / 350μs
  • Capacidade de resistência a curto-circuito 25kArms
  • Indicação de degradação e contato de sinal remoto opcional
  • Nível de proteção de baixa tensão
  • Cumprir com EN / IEC61643-11, UL 1449 4th, IEEE C62.41, CSA C22.2
Modelo B25VG440-S B25VG440 B25VG760-S B25VG760
Compliance EN / IEC 61643-11, UL 1449th
Categoria EN / IEC / UL T1 + 2 / Classe I + II / Tipo 1ca
Tensão nominal Un 400V 690V
Max. Tensão de Operação Contínua (AC) Uc 440V 760V
Tecnologia Tecnologia MOV e TSG de alta energia (disparador de centelha)

Seccionador térmico

Portas / Modo de Proteção 1 / L-PE ou LN ou N-PE
Corrente de impulso de relâmpago (10 / 350μs) Iimp 25kA
Corrente de Descarga Nominal (8 / 20μs) In 25kA
Max. Corrente de Descarga (8 / 20μs) Imax 100kA
Nível de proteção de tensão Up ≤2.4kV ≤3.5kV
Nível de Proteção de Voltagem @ 5kA Ures <2.0kV <2.5kV
Sobretensão Temporária TOV
—Com o Modo
Utov 690V / 5s 1000V / 5s
Corrente Residual IPE Não
Siga atual If Não
Classificação de corrente de curto-circuito por IEC 61643 Isc 25kArms
Tempo de Resposta tA ≤25ns
Fusível de Backup (requerido apenas se ainda não for fornecido na rede) 250A gL / gG
Meio Ambiente Faixa de Temperatura: -40ºC ~ + 80ºC; Umidade: ≤95%;

Altitude: ≤2000m

Seção Transversal do Fio de Conexão Fita simples 35mm2; multi-strand 25mm2
Montagem 35mm trilho DIN de acordo com EN 50022 / DIN46277-3
material incluído termoplástico; grau de extinção UL94 V-0
Grau de proteção IP20
Largura da instalação Módulos 2, DIN 43880
Indicação de falha / status Falha de RED
Contato de alarme remoto Sim Não Sim Não
Aprovações, certificação TUV, CE
Dados adicionais para contatos de alarme remoto
Tipo de contato de alarme remoto Formulário isolado C
Capacidade de comutação Un / In AC: 250V / 0.5A; DC: 250V / 0.1A; 125V / 0.2A; 75V / 0.5A
Max. Tamanho do fio de conexão Máx. 1.5 mm2 (ou # 16AWG)

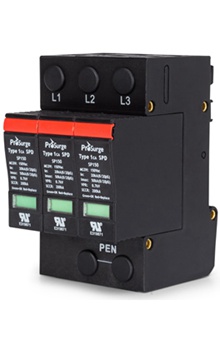

SPD para Fonte de Alimentação em Turbina Eólica

  • TXDUMX SPD plugável com tecnologia MOV de alta energia para turbinas eólicas
  • Alta confiabilidade devido ao patenteado globalmente protegido termicamente com dispositivo especial de extinção de arco (tecnologia TPAE)
  • Alta capacidade de descarga de surtos até 40kA 8 / 20μs
  • Módulo plugável para fácil substituição
  • Indicação de degradação e contato de sinal remoto opcional.
  • Pré-instalado para sistemas de rede 3W + G trifásicos, como TN-C, etc.
  • Cumpra com IEC / EN 61643-11, UL 1449 4th, IEEE C62.41, CSA C22.2

SP ××× / 3P-S

SP ××× / 3PT-S

Modelo SP440 / 3P-S SP760 / 3P-S SP860 / 3PT-S
Compliance EN / IEC 61643-11, UL 1449th
Categoria EN / IEC / UL T2 / Classe II / Tipo 1ca
Tensão nominal Un 400 / 690Vac
Max. Tensão de Operação Contínua (AC) Uc 440V 760V 860V
Tecnologia Alta tecnologia MOV de energia; Tecnologia TPAE (patenteada) Tecnologia MOV e GDT de alta energia; Tecnologia TPAE (patenteada)
Portas / Modo de Proteção 1 / L-PEN
Corrente de Descarga Nominal (8 / 20μs) In 20kA
Max. Corrente de Descarga (8 / 20μs) Imax 40kA
Nível de proteção de tensão Up ≤2.4kV ≤3.0kV ≤4.0kV
Nível de Proteção de Voltagem @ 5kA Ures <2.0kV <2.0kV <2.5kV
Sobretensão Temporária TOV
—Com o Modo
Utov 582V / 5s 900V / 5s 1200V / 5s
Corrente Residual IPE Não
Siga atual If Não
Classificação da corrente de curto-circuito por UL 1449 Isccr 200kArms
Tempo de Resposta tA ≤25ns
Fusível de Backup (requerido apenas se ainda não for fornecido na rede) 125A gL / gG
Meio Ambiente Faixa de Temperatura: -40ºC ~ + 80ºC; Umidade: ≤95%; Altitude: ≤3000m
Seção Transversal do Fio de Conexão Fita simples 35mm2; multi-strand 25mm2
Montagem 35mm trilho DIN de acordo com EN 50022 / DIN46277-3
material incluído termoplástico; grau de extinção UL94 V-0
Grau de proteção IP20
Largura da instalação Módulos 3, DIN 43880 Módulos 4, DIN 43880
Indicação de falha / status Falha de RED
Contato de alarme remoto Sim
Aprovações, certificação CE
Diagrama 1 1 2
Dados adicionais para contatos de alarme remoto
Tipo de contato de alarme remoto Formulário isolado C
Capacidade de comutação Un / In AC: 250V / 0.5A; DC: 250V / 0.1A; 125V / 0.2A; 75V / 0.5A
Max. Tamanho do fio de conexão Máx. 1.5 mm2 (ou # 16AWG)

Solução de Proteção contra Surtos para Turbinas Eólicas

Power System Local de instalação Dispositivo a ser protegido Modelo de Prosurge
Linhas geradoras 400 / 690Vac, trifásicas, 3 fios + terra (ou TN-C) Barquinha 1 Estator do Gerador SP ××× / 3P-S
2 Enrolamento do rotor do gerador SP ××× / 3PT-S
Base da Torre 3 Serviço principal de energia SP ××× / 3P-S
4 inversor SP ××× / 3PT-S
Subestação 5 Lado de baixa tensão do transformador B ×× VG ××
Fonte de alimentação 230/400 Vca, trifásica, 3 fios + terra (ou TN-C) . 6 Gabinete de controle de aperto SP ××× / 3P-S
Barquinha 7 Luz de advertência dos aviões SP ××× / 2P-S
8 Gabinete de controle da nacelle SP ××× / 3P-S
Base da Torre 9 Gabinete de controle da base da torre SP ××× / 3P-S
